IS-IS Multi Area Lab 1

###IS-IS Multi Area CONFIGURE

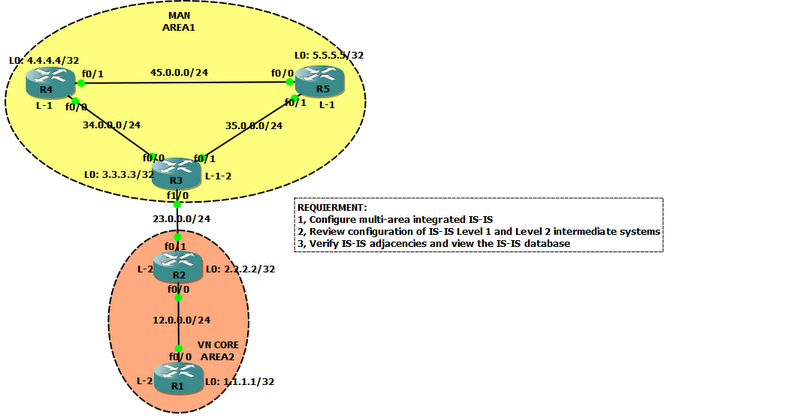

## 1, BASIC CONFIG, HOSTNAME, IP ADDRESS ACCORDING TO THE DIAGRAM.
# R1: HOSTNAME R1
      enable
    config terminal
    hostname R1
    line console 0
    loggin synch
    no exec-timeout
    no ip domain-lookup
    line console 0
       privilege level 15
       no login
    line vty 0 4
       privilege level 15
       no login
    end
    wr
=====================================

# R2: HOSTNAME R2
      enable
    config terminal
    hostname R2
    line console 0
    loggin synch
    no exec-timeout
    no ip domain-lookup
    line console 0
       privilege level 15
       no login
    line vty 0 4
       privilege level 15
       no login
    end
    wr
=====================================

# R3: HOSTNAME R3
      enable
    config terminal
    hostname R3
    line console 0
    loggin synch
    no exec-timeout
    no ip domain-lookup
    line console 0
       privilege level 15
       no login
    line vty 0 4
       privilege level 15
       no login
    end
    wr
=====================================

# R4: HOSTNAME R4
      enable
    config terminal
    hostname R4
    line console 0
    loggin synch
    no exec-timeout
    no ip domain-lookup
    line console 0
       privilege level 15
       no login
    line vty 0 4
       privilege level 15
       no login
    end
    wr
=====================================

# R5: HOSTNAME R5
      enable
    config terminal
    hostname R5
    line console 0
    loggin synch
    no exec-timeout
    no ip domain-lookup
    line console 0
       privilege level 15
       no login
    line vty 0 4
       privilege level 15
       no login
    end
    wr
=====================================

## 2 CONFIGURE IP ADDRESS ACCORDING TO THE DIAGRAM
# R1:
    config terminal
      interface f0/0
        ip address 12.0.0.1 255.255.255.0
        no shutdown
        exit
      interface loopback 0
        ip address 1.1.1.1 255.255.255.255
        end
        wr
=======================================================

# R2:
    config terminal
      interface f0/0
        ip address 12.0.0.2 255.255.255.0
        no shutdown
        exit
      interface f0/1
        ip address 23.0.0.2 255.255.255.0
        no shutdown
        exit
      interface loopback 0
        ip address 2.2.2.2 255.255.255.255
        end
        wr
=======================================================

# R3:
    config terminal
      interface f0/0
        ip address 34.0.0.3 255.255.255.0
        no shutdown
        exit
      interface f0/1
        ip address 35.0.0.3 255.255.255.0
        no shutdown
        exit
      interface f1/0
        ip address 23.0.0.3 255.255.255.0
        no shutdown
        exit
      interface loopback 0
        ip address 3.3.3.3 255.255.255.255
        end
        wr
=======================================================

# R4:
    config terminal
      interface f0/0
        ip address 34.0.0.4 255.255.255.0
        no shutdown
        exit
      interface f0/1
        ip address 45.0.0.4 255.255.255.0
        no shutdown
        exit
      interface loopback 0
        ip address 4.4.4.4 255.255.255.255
        end
        wr
=======================================================

# R5:
    config terminal
      interface f0/0
        ip address 45.0.0.5 255.255.255.0
        no shutdown
        exit
      interface f0/1
        ip address 35.0.0.5 255.255.255.0
        no shutdown
        exit
      interface loopback 0
        ip address 5.5.5.5 255.255.255.255
        end
        wr
=======================================================

## 3 CONFIGURE INTERGRATED IS-IS
# R1
    config terminal
      router isis
        net 49.0002.1111.1111.1111.00
        is-type level-2
        exit
      interface f0/0
        ip router isis
        isis circuit-type level-2
        end
        wr
==================================================================

# R2
    config terminal
      router isis
        net 49.0002.2222.2222.2222.00
        is-type level-2
        exit
      interface f0/0
        ip router isis
        isis circuit-type level-2
        exit
      interface f0/1
        ip router isis
        isis circuit-type level-2
        end
        wr
==================================================================

# R3
    config terminal
      router isis
        net 49.0001.3333.3333.3333.00
        is-type level-1-2
        exit
      interface f1/0
        ip router isis
        isis circuit-type level-1-2
        exit
      interface f0/0
        ip router isis
        isis circuit-type level-1-2
        exit
      interface f0/1
        ip router isis
        isis circuit-type level-1-2
        end
        wr
==================================================================

# R4
    config terminal
      router isis
        net 49.0001.4444.4444.4444.00
        no passive-interface loopback 0
        is-type level-1
        exit
      interface f0/0
        ip router isis
        isis circuit-type level-1
        exit
      interface f0/1
        ip router isis
        isis circuit-type level-1
        end
        wr
=================================================================

# R5
    config terminal
      router isis
        net 49.0001.5555.5555.5555.00
        no passive-interface loopback 0
        is-type level-1
        exit
      interface f0/0
        ip router isis
        isis circuit-type level-1
        exit
      interface f0/1
        ip router isis
        isis circuit-type level-1
        end
        wr
=================================================================
## 3 VERIFYING IS-IS ADJACENCIES AND OPERATION
# show ip protocols
# show clns protocols
# show clns neighbors
# show clns neighbors detail
# show isis database
# show clns interface f0/0
# show isis database R1.00-00 detail
# show isis topology
# show ip route
==================================================================

================The End==========================
